Page 21 - E-Modul Interaktif Sistem Starter Kendaraan Ringan Menggunakan Problem Based Learning

mesin, tetapi masalah pada sistem starter, maka pemeriksaan sistem starter

perlu dilakukan di dalam mesin, sebelum motor starter dilepas dari mesin

kendaraan. Ikuti tahap-tahap pemeriksaan seperti yang diberikan pada bagian

berikut ini.

2.3.1 Memeriksa Baterai

Tujuan : Mengukur tegangan baterai untuk memastikan kondisi baik.
Prosedur : (1) Putar kunci kontak ke posisi start (ST).

(2) Pastikan tegangan yang terukur mencapai 9,6 Volt atau

lebih.

(3) Periksa adanya kerak karbon atau sulfatisasi pada

terminal.

Penting : Meskipun tegangan baterai normal, korosi atau sulfatisasi

pada terminal dapat mengurangi kinerja starter dengan
menyebabkan rugi tegangan.

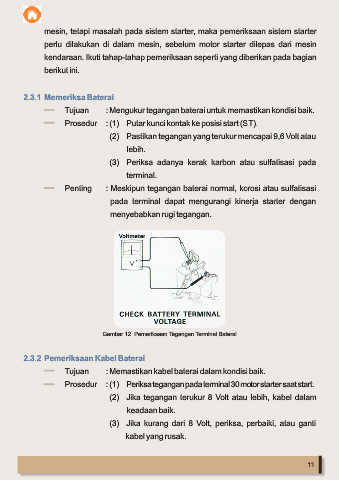

Gambar 12. Pemeriksaan Tegangan Terminal Baterai

2.3.2 Pemeriksaan Kabel Baterai

Tujuan : Memastikan kabel baterai dalam kondisi baik.

Prosedur : (1) Periksa tegangan pada terminal 30 motor starter saat start.
(2) Jika tegangan terukur 8 Volt atau lebih, kabel dalam

keadaan baik.

(3) Jika kurang dari 8 Volt, periksa, perbaiki, atau ganti

kabel yang rusak.

11
