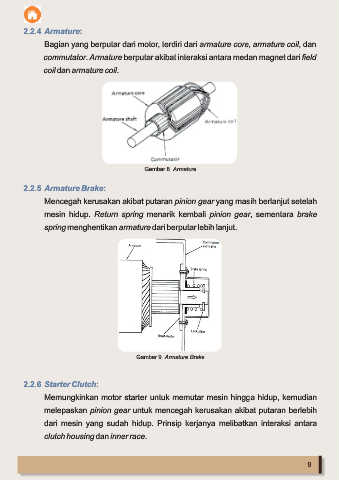

Page 19 - E-Modul Interaktif Sistem Starter Kendaraan Ringan Menggunakan Problem Based Learning

2.2.4 Armature:

Bagian yang berputar dari motor, terdiri dari armature core, armature coil, dan

commutator. Armature berputar akibat interaksi antara medan magnet dari field

coil dan armature coil.

Gambar 8. Armature

2.2.5 Armature Brake:

Mencegah kerusakan akibat putaran pinion gear yang masih berlanjut setelah
mesin hidup. Return spring menarik kembali pinion gear, sementara brake

spring menghentikan armature dari berputar lebih lanjut.

Gambar 9. Armature Brake

2.2.6 Starter Clutch:
Memungkinkan motor starter untuk memutar mesin hingga hidup, kemudian

melepaskan pinion gear untuk mencegah kerusakan akibat putaran berlebih

dari mesin yang sudah hidup. Prinsip kerjanya melibatkan interaksi antara

clutch housing dan inner race.

9
