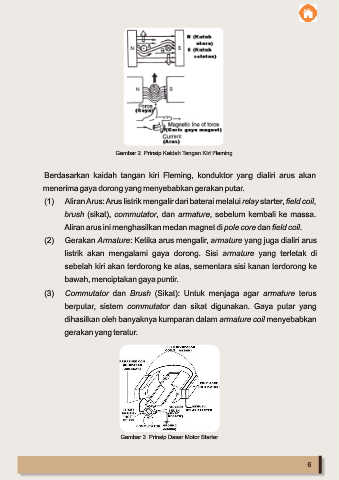

Gambar 2. Prinsip Kaidah Tangan Kiri Fleming
Berdasarkan kaidah tangan kiri Fleming, konduktor yang dialiri arus akan
menerima gaya dorong yang menyebabkan gerakan putar.
(1) Aliran Arus: Arus listrik mengalir dari baterai melalui relay starter, field coil,
brush (sikat), commutator, dan armature, sebelum kembali ke massa.
Aliran arus ini menghasilkan medan magnet di pole core dan field coil.
(2) Gerakan Armature: Ketika arus mengalir, armature yang juga dialiri arus
listrik akan mengalami gaya dorong. Sisi armature yang terletak di
sebelah kiri akan terdorong ke atas, sementara sisi kanan terdorong ke
bawah, menciptakan gaya puntir.
(3) Commutator dan Brush (Sikat): Untuk menjaga agar armature terus
berputar, sistem commutator dan sikat digunakan. Gaya putar yang
dihasilkan oleh banyaknya kumparan dalam armature coil menyebabkan
gerakan yang teratur.
Gambar 3. Prinsip Dasar Motor Starter
