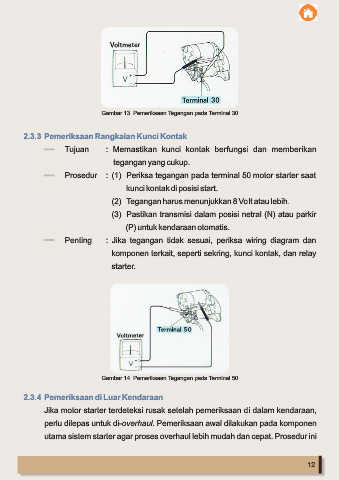

Gambar 13. Pemeriksaan Tegangan pada Terminal 30
2.3.3 Pemeriksaan Rangkaian Kunci Kontak
Tujuan : Memastikan kunci kontak berfungsi dan memberikan
tegangan yang cukup.
Prosedur : (1) Periksa tegangan pada terminal 50 motor starter saat
kunci kontak di posisi start.
(2) Tegangan harus menunjukkan 8 Volt atau lebih.
(3) Pastikan transmisi dalam posisi netral (N) atau parkir
(P) untuk kendaraan otomatis.
Penting : Jika tegangan tidak sesuai, periksa wiring diagram dan
komponen terkait, seperti sekring, kunci kontak, dan relay
starter.
Gambar 14. Pemeriksaan Tegangan pada Terminal 50
2.3.4 Pemeriksaan di Luar Kendaraan
Jika motor starter terdeteksi rusak setelah pemeriksaan di dalam kendaraan,
perlu dilepas untuk di-overhaul. Pemeriksaan awal dilakukan pada komponen
utama sistem starter agar proses overhaul lebih mudah dan cepat. Prosedur ini
