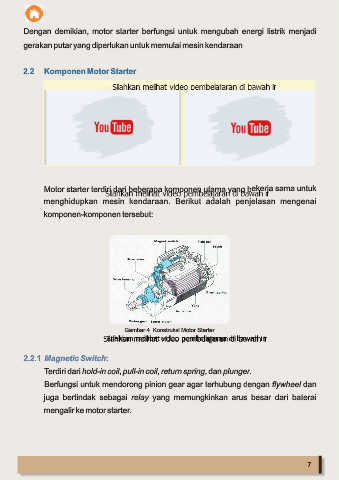

Page 17 - E-Modul Interaktif Sistem Starter Kendaraan Ringan Menggunakan Problem Based Learning
P. 17
Dengan demikian, motor starter berfungsi untuk mengubah energi listrik menjadi
gerakan putar yang diperlukan untuk memulai mesin kendaraan
2.2 Komponen Motor Starter
Motor starter terdiri dari beberapa komponen utama yang bekerja sama untuk
menghidupkan mesin kendaraan. Berikut adalah penjelasan mengenai
komponen-komponen tersebut:
Gambar 4. Konstruksi Motor Starter
2.2.1 Magnetic Switch:
Terdiri dari hold-in coil, pull-in coil, return spring, dan plunger.
Berfungsi untuk mendorong pinion gear agar terhubung dengan flywheel dan
juga bertindak sebagai relay yang memungkinkan arus besar dari baterai
mengalir ke motor starter.
7
