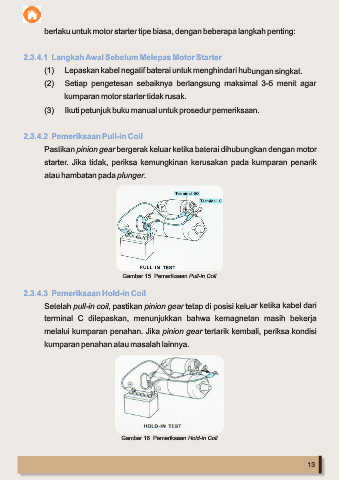

Page 23 - E-Modul Interaktif Sistem Starter Kendaraan Ringan Menggunakan Problem Based Learning

berlaku untuk motor starter tipe biasa, dengan beberapa langkah penting:

2.3.4.1 Langkah Awal Sebelum Melepas Motor Starter

(1) Lepaskan kabel negatif baterai untuk menghindari hubungan singkat.

(2) Setiap pengetesan sebaiknya berlangsung maksimal 3-5 menit agar

kumparan motor starter tidak rusak.
(3) Ikuti petunjuk buku manual untuk prosedur pemeriksaan.

2.3.4.2 Pemeriksaan Pull-in Coil

Pastikan pinion gear bergerak keluar ketika baterai dihubungkan dengan motor

starter. Jika tidak, periksa kemungkinan kerusakan pada kumparan penarik

atau hambatan pada plunger.

Gambar 15. Pemeriksaan Pull-in Coil

2.3.4.3 Pemeriksaan Hold-in Coil
Setelah pull-in coil, pastikan pinion gear tetap di posisi keluar ketika kabel dari

terminal C dilepaskan, menunjukkan bahwa kemagnetan masih bekerja

melalui kumparan penahan. Jika pinion gear tertarik kembali, periksa kondisi

kumparan penahan atau masalah lainnya.

Gambar 16. Pemeriksaan Hold-in Coil
