Page 25 - E-Modul Interaktif Sistem Starter Kendaraan Ringan Menggunakan Problem Based Learning
P. 25

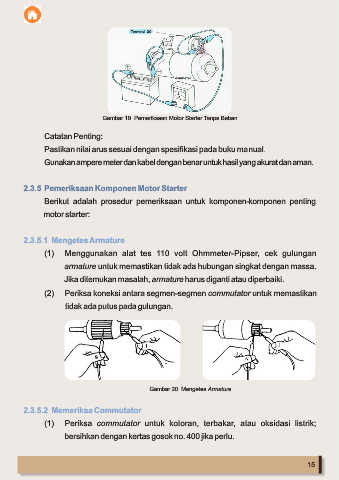

Gambar 19. Pemeriksaan Motor Starter Tanpa Beban
Catatan Penting:
Pastikan nilai arus sesuai dengan spesifikasi pada buku manual.
Gunakan ampere meter dan kabel dengan benar untuk hasil yang akurat dan aman.
2.3.5 Pemeriksaan Komponen Motor Starter
Berikut adalah prosedur pemeriksaan untuk komponen-komponen penting
motor starter:
2.3.5.1 Mengetes Armature
(1) Menggunakan alat tes 110 volt Ohmmeter-Pipser, cek gulungan
armature untuk memastikan tidak ada hubungan singkat dengan massa.
Jika ditemukan masalah, armature harus diganti atau diperbaiki.
(2) Periksa koneksi antara segmen-segmen commutator untuk memastikan
tidak ada putus pada gulungan.
Gambar 20. Mengetes Armature
2.3.5.2 Memeriksa Commutator
(1) Periksa commutator untuk kotoran, terbakar, atau oksidasi listrik;
bersihkan dengan kertas gosok no. 400 jika perlu.
15
