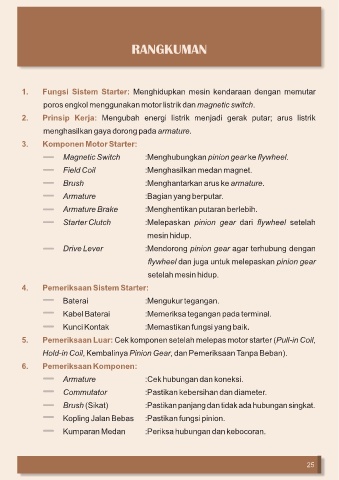

RANGKUMAN

1. Fungsi Sistem Starter: Menghidupkan mesin kendaraan dengan memutar

poros engkol menggunakan motor listrik dan magnetic switch.

2. Prinsip Kerja: Mengubah energi listrik menjadi gerak putar; arus listrik

menghasilkan gaya dorong pada armature.

3. Komponen Motor Starter:

Magnetic Switch :Menghubungkan pinion gear ke flywheel.

Field Coil :Menghasilkan medan magnet.

Brush :Menghantarkan arus ke armature.
Armature :Bagian yang berputar.

Armature Brake :Menghentikan putaran berlebih.

Starter Clutch :Melepaskan pinion gear dari flywheel setelah

mesin hidup.

Drive Lever :Mendorong pinion gear agar terhubung dengan

flywheel dan juga untuk melepaskan pinion gear

setelah mesin hidup.
4. Pemeriksaan Sistem Starter:

Baterai :Mengukur tegangan.

Kabel Baterai :Memeriksa tegangan pada terminal.

Kunci Kontak :Memastikan fungsi yang baik.

5. Pemeriksaan Luar: Cek komponen setelah melepas motor starter (Pull-in Coil,

Hold-in Coil, Kembalinya Pinion Gear, dan Pemeriksaan Tanpa Beban).

6. Pemeriksaan Komponen:
Armature :Cek hubungan dan koneksi.

Commutator :Pastikan kebersihan dan diameter.

Brush (Sikat) :Pastikan panjang dan tidak ada hubungan singkat.

Kopling Jalan Bebas :Pastikan fungsi pinion.

Kumparan Medan :Periksa hubungan dan kebocoran.
