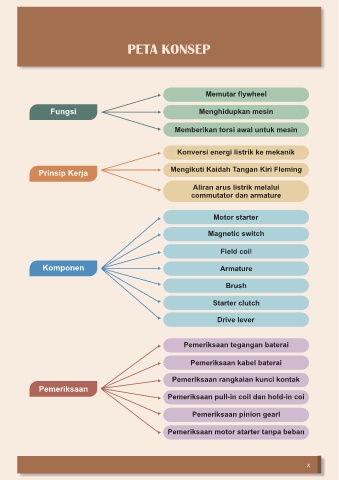

PETA KONSEP

Memutar flywheel

Fungsi Menghidupkan mesin

Memberikan torsi awal untuk mesin
Nama Kelompok : ...........................................

Konversi energi listrik ke mekanik
1. .....................................................................
Mengikuti Kaidah Tangan Kiri Fleming
Prinsip Kerja
2. .....................................................................
Aliran arus listrik melalui
commutator dan armature
3. .....................................................................

Motor starter 4. .....................................................................

Magnetic switch

Field coil

Komponen Armature

Brush

Starter clutch

Drive lever

Pemeriksaan tegangan baterai

Pemeriksaan kabel baterai

Pemeriksaan rangkaian kunci kontak

Pemeriksaan
Pemeriksaan pull-in coil dan hold-in coi

Pemeriksaan pinion gearl

Pemeriksaan motor starter tanpa beban
